Por que o dimensionamento correto é fundamental?
Dimensionar corretamente um cabo elétrico industrial é vital para evitar quedas de tensão, aquecimento excessivo, perdas de energia, e até incêndios. Um cabo mal dimensionado pode comprometer a eficiência dos equipamentos, elevar os custos operacionais e, principalmente, colocar vidas e patrimônios em risco.
Fatores que influenciam o dimensionamento de cabos
- Corrente elétrica (A)
- Distância do ponto de carga
- Tipo de carga (motores, resistências, iluminação)
- Material do condutor (Cobre ou Alumínio)
- Tipo de instalação (conduto fechado, bandeja, enterrado, etc.)
- Queda de tensão máxima permitida (%)
Queda de Tensão: o que é e por que considerar?
A queda de tensão ocorre naturalmente ao longo dos cabos. Para aplicações industriais, a queda de tensão recomendada é de no máximo 4% para alimentação geral, e 3% para circuitos terminais ou motores.
Tabela de Corrente x Bitola para Cobre (Temperatura ambiente 30ºC)
Instalação em eletroduto aparente – Trifásico – Fator de correção já aplicado
| Corrente (A) | Bitola (mm²) | Disjuntor Sugerido |
|---|---|---|
| 20 A | 2,5 mm² | 20 A |
| 32 A | 4 mm² | 32 A |
| 41 A | 6 mm² | 40 A |
| 57 A | 10 mm² | 50 A |
| 76 A | 16 mm² | 70 A |
| 101 A | 25 mm² | 100 A |
| 134 A | 35 mm² | 125 A |
| 170 A | 50 mm² | 150 A |
| 202 A | 70 mm² | 175 A |
| 242 A | 95 mm² | 200 A |
| 285 A | 120 mm² | 250 A |
Obs: Para alumínio, aumenta-se uma bitola acima.
Fórmula para cálculo da queda de tensão

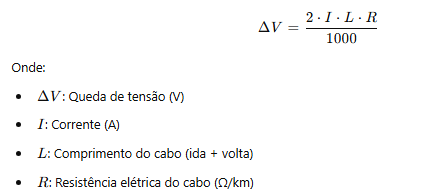

Para um cálculo mais preciso, usa-se:
Por exemplo, o cobre tem ~0,0172 ?·mm²/m
Tabela Prática – Distância vs Bitola para motores trifásicos 220V (queda máx. 3%)
| Potência (HP) | Corrente (A) | Distância 10m | 30m | 50m | 80m |
|---|---|---|---|---|---|
| 5 HP | 14 A | 2,5 mm² | 4 mm² | 6 mm² | 10 mm² |
| 10 HP | 28 A | 4 mm² | 6 mm² | 10 mm² | 16 mm² |
| 20 HP | 40 A | 6 mm² | 10 mm² | 16 mm² | 25 mm² |
| 30 HP | 60 A | 10 mm² | 16 mm² | 25 mm² | 35 mm² |
Dica de Ouro: sempre use cabos com cobre acima de 99% puro
Aqui na Polimaq, nossos cabos seguem rigorosamente os padrões técnicos e são fabricados com cobre de alta condutividade , garantindo menor aquecimento, maior durabilidade e máxima eficiência energética.
Quer ajuda no dimensionamento ideal?
Nossa equipe técnica está pronta para te auxiliar no cálculo do cabo ideal, conforme o seu projeto.
Fale com um especialista da Polimaq.
